Koliko je važna tolerancija promjera aluminijske MIG žice

Zavarivanje aluminija ne oprašta kao zavarivanje čelika. Materijal se drugačije ponaša pod toplinom, drugačije reagira na pritisak punjenja i zahtijeva žicu za punjenje koja održava dosljednu izvedbu cijelom svojom duljinom. Za inženjere i timove za nabavu uključene u industrijsku proizvodnju, proizvođači aluminijske MIG žice obično su primarni kontakt kada se pojavi problem u procesu zavarivanja — ili kada su rezultati zadovoljavajući. Žica nije samo potrošni materijal. To je procesna varijabla.

Što je aluminijska MIG žica

Osnovna definicija

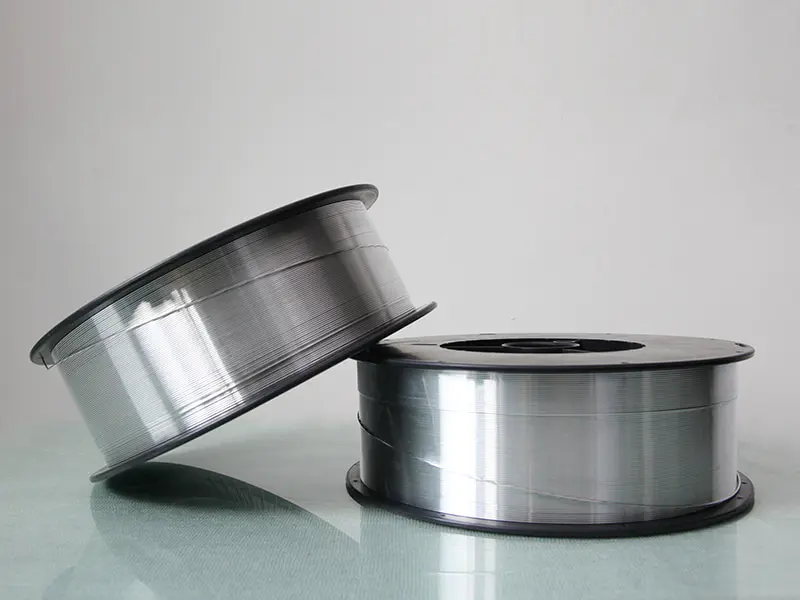

Aluminijska MIG žica je čvrst, kontinuirani dodatni materijal koji se koristi u zavarivanju metala inertnim plinom za spajanje aluminija i komponenti od aluminijskih legura. Tijekom zavarivanja, žica prolazi kroz pištolj određenom brzinom, topi se u zavarenoj kupki uz osnovni metal i stvrdnjava u spoju.

Ono po čemu se aluminijska žica razlikuje od ostalih materijala za punjenje jest ponašanje samog metala. Ima nižu točku taljenja, brže provodi toplinu i oksidira na svojoj površini gotovo odmah kada je izložen zraku. Žica je također fizički mekša, što znači da njezino dovođenje kroz opremu za zavarivanje zahtijeva veću pažnju na napetost, stanje košuljice i pritisak pogonskog valjka nego što obično zahtijeva čeličnu žicu.

Industrijske primjene

Aluminijska MIG žica pojavljuje se u proizvodnim okruženjima koja daju prioritet smanjenju težine, otpornosti na koroziju ili oboje. Uobičajeni sektori uključuju:

• Komponente konstrukcije i karoserije automobila
• Brodski i brodograđevni sklopovi
• Zrakoplovna proizvodnja
• Industrijska kućišta i okviri opreme
• Prijevoz i proizvodnja prikolica

U svakom od ovih okruženja, žica treba proizvesti ponovne rezultate u dugim proizvodnim serijama - ne samo prihvatljive zavare na pojedinačnim komadima.

Obitelji legura i zašto su važni

Nije sva aluminijska MIG žica ista legura. Sastav žice mora biti usklađen s osnovnim materijalom koji se zavaruje i zahtjevima izvedbe spoja.

Dvije najčešće korištene obitelji su serija 4xxx, koja sadrži silicij i prikladna je za opću izradu i bazne legure koje se mogu toplinski obraditi, i serija 5xxx, koja sadrži magnezij i često se odabire za pomorske i konstrukcijske primjene gdje je otpornost na koroziju prioritet. Odabir pogrešne skupine legura može utjecati na čvrstoću zavara, sklonost pucanja i dugoročne performanse - ne samo na izgled.

Što je tolerancija promjera u proizvodnji žice

Što pojam zapravo znači

Svaka žica ima nazivni promjer — veličinu za koju je namijenjena. Tolerancija promjera je raspon prihvatljivog odstupanja od nominalne veličine duž cijele duljine žice. Ne radi se o jednom mjerenju. Odražava koliko dosljedno žica drži svoj poprečni presjek od jednog do drugog kraja kalema.

Stroža tolerancija znači da je dopušteno manje varijacija. Labavija tolerancije znači da bi žica mogla više fluktuirati, a oprema se nizvodno mora nositi s tom nedosljednošću.

Kako proces crtanja uvodi varijacije

Aluminijska MIG žica počinje kao šipka koja se provlači kroz niz progresivno manjih matrica dok ne postigne svoj konačni promjer. Proces izvlačenja žice služi kao izvor varijacije promjera.

Nekoliko čimbenika doprinosi fluktuaciji tijekom crtanja:

• Trošenje matrice, koje postupno povećava provrt tijekom proizvodnog ciklusa
• Varijacije u podmazivanju duž putanja žice
• Nedosljednosti napetosti jer se težina kalema mijenja tijekom isplate
• Promjene brzine koje utječu na to kako metal teče kroz svaku matricu
• Temperaturne promjene u materijalu tijekom produljenih proizvodnih ciklusa

Nijedan od ovih čimbenika sam ne uzrokuje dramatične varijacije. Ali kada ih nekoliko međusobno djeluje odjednom, kumulativni učinak na promjer može gurnuti žicu prema rubu specifikacije - ili izvan nje.

Uska tolerancija je uvijek relativna

Hoće li se tolerancija smatrati uskom ovisi o nominalnom promjeru žice i opreme kroz koju prolazi. Isto apsolutno odstupanje koje je nezamjetljivo u većoj žici može uzrokovati stvarne probleme u manjoj, jer varijacija predstavlja veći udio ukupne veličine žice.

Ovaj odnos skaliranja razlog je zašto se specifikacije tolerancije obično pišu kao plus ili minus vrijednosti i zašto žica namijenjena preciznim primjenama ima strože specifikacije od žice za opću namjenu.

Zašto promjera tolerancije utječe na učinkovitost zavarivanja

Što se događa u sustavu hranjenja

Put žice od kalema do luka prolazi kroz košuljicu, set pogonskih valjaka i kontaktni vrh. Svaka od ovih komponenti ima veličinu oko nominalnog promjera žice. Kada žica značajno odstupi od te veličine, pristajanje se mijenja - a također i ponašanje.

Dijelovi koji su tanki mogu izgubiti prijanjanje u pogonskim valjcima, uzrokujući usporavanje brzine napredovanja. Dijelovi koji su debeli stvaraju trenje u košuljici ili otpor na kontaktnom vrhu. Oba uvjeta unose nepravilnost u brzini napredovanja, a nepravilna brzina napredovanja jedan je od primarnih izvora nestabilnosti luke kod MIG zavarivanja.

Električni prijenos i trošenje kontaktnog vrha

Kontaktni vrh je mjesto gdje struja teče iz opreme u žicu. Provrt vrha je dimenzioniran da omogući nesmetan prolaz žice uz održavanje dosljednog električnog kontakta. Kada promjer žice varira:

• Kada je poprečni presjek premali, rezultirajuće labavo prijanjanje može uzrokovati nepravilan prijenos struje i nestabilan luk.
• Preveliki dio povlači se kroz vrh, generirajući lokaliziranu toplinu i ubrzavajući trošenje

Zamjena kontaktnog vrha rutinski je zadatak održavanja, ali u proizvodnji velike količine, trošenje vrha povezano s promjerom može smanjiti taj interval znatno kraći od očekivanog - povećavajući troškove i vrijeme trajanja.

Ponašanje luka i rezultat zavarenog spoja

Stabilnost luka kod MIG zavarivanja ovisi o dosljednom odnosu između brzine dodavanja, električnog unosa i fizičkih svojstava žice na točki taljenja. Varijacija promjera izravno narušava taj odnos.

Presjek koji je veći od nominalnog nosi više struje i topi se drugačije. Onaj koji je manji čini suprotno. Ovi pomaci mijenjaju duljinu luke, mijenjaju unos topline u bazenu za zavarivanje i proizvode varijacije u širini, visini i prodiranju zrna. Tijekom punog proizvodnog ciklusa, ta se varijacija nakuplja u mjerljive nedostatke u gotovim zavarima.

Problemi kvalitete koji se isplivaju na površinu nizvodno

Posljedice loše kontrole tolerancije ne mogu se uvijek uočiti na stanici za zavarivanje. Često se pojavljuju kasnije:

• Poroznost gdje se zaštitni plin pokvari tijekom fluktuacije luke
• Progaranje na tankim dijelovima izloženim lokalnoj pretjeranoj toplini
• Nepotpuna fuzija gdje nepravilni luk nije uspio u potpunosti otopiti osnovni materijal
• Povećane stope prerade i neuspjehe inspekcije koje se mogu povezati s dosljednošću žice, a ne pogreškom operatera

Identificiranje ovih problema naknadno je znatno skuplje od specificiranja žice s odgovarajućom kontrolom tolerancije od samog početka.

Kako proizvođači drže toleranciju pod kontrolom

Upravljanje matricama

Trošenje matrice je predvidljivo. Proizvođači koji zamjenu matrice tretiraju kao planirani interval, a ne kao reaktivni popravak, smanjuju rizik od postupnog pomaka promjera koji ostane neotkriven tijekom proizvodne serije. Učestalost tog intervala ovisi o leguri koja se izvlači, brzini izvlačenja i sustavu podmazivanja koji se koristi.

Kontinuirano mjerenje u liniji

Laserski sustavi za mjerenje promjera instalirane uzdužne linije izvlačenja omogućuju proizvođačima praćenje veličine žice u stvarnom vremenu umjesto uzorkovanja gotovih kolutova nakon proizvodnje. Kada se žica približi rubu tolerancije, sustav odmah označava odstupanje — dajući operateru mogućnost podešavanja prije nego što žica izađe iz specifikacije.

Bez mjerenja u liniji, varijacija promjera može trajati kroz cijelu proizvodnu seriju prije nego što se identificira.

Specifični parametri brzine, napetosti i legure

Parametri crteža koji rade za jednu leguru ne prenose se automatski na drugu. Svaka legura ima svoje karakteristike deformacije, brzinu otvrdnjavanja i ponašanje površine tijekom izvlačenja. Proizvođači koji rade na više obitelji legura trebaju zasebne procesne postavke za svaku, provjerenu prema zahtjevima tolerancije žice koja se proizvodi.

Upravljanje brzinom i napetošću je posebno važno. Promjene u težini kalema kako se materijal isplati mogu promijeniti napetost na putu žice. Nekonzistentna brzina motora u fazama izvlačenja može uvesti periodične varijacije koje se pokazuju kao redovite fluktuacije u promjeru gotove žice.

Što treba uzeti u obzir pri procjeni žice za proizvodnu upotrebu

Prije nego što posvetite izvoru žice za redovitu proizvodnu upotrebu, vrijedi razmotriti sljedeće čimbenike:

• Specifikacija tolerancije — odgovara navedenom rasponu specifikacija provrta kontaktnih vrhova i opreme koja se koristi
• Dokumentacija o legurama — je li kemijski sastav žice certificiran prema zahtjevima osnovnog materijala aplikacije
• Čistoća površine — aluminijska žica s ostacima oksidacije ili maziva za izvlačenje na površini unosi onečišćenje u bazen za zavarivanje
• Namatanje kalema — neravnomjerno namotavanje stvara promjene napetosti tijekom isplate koje ometaju dosljednost brzine napredovanja.
• Zapisi o sljedivosti — toplinski brojevi, podaci o inspekciji i proizvodna dokumentacija bitni su u reguliranim industrijama u kojima se kvaliteta zavara mora revidirati.

Zatvaranje

Promjer tolerancije jedan je od onih specifikacija koje se obično zanemare sve dok ne izazovu problem. Do tada je trošak već u hrpi prerade, stopi otpada ili ubrzanom rasporedu održavanja. Razumijevanje odnosa između načina izrade aluminijske MIG žice i njezinih performansi u opremi daje timovima za nabavu i inženjering utemeljeniju osnovu za procjenu onoga što kupuju.

Za timove koji nabavljaju potrošni materijal za zavarivanje aluminija, Hangzhou Kunli Welding Materials Co., Ltd. proizvodi aluminijsku MIG žicu s kontroliranim promjerom tolerancije dizajniranu da podrži dosljedno punjenje i stabilne performanse luka u industrijskim proizvodnim okruženjima. Javite se kako biste razgovarali o opcijama legura, specifikacijama tolerancije ili procjeni uzoraka.
